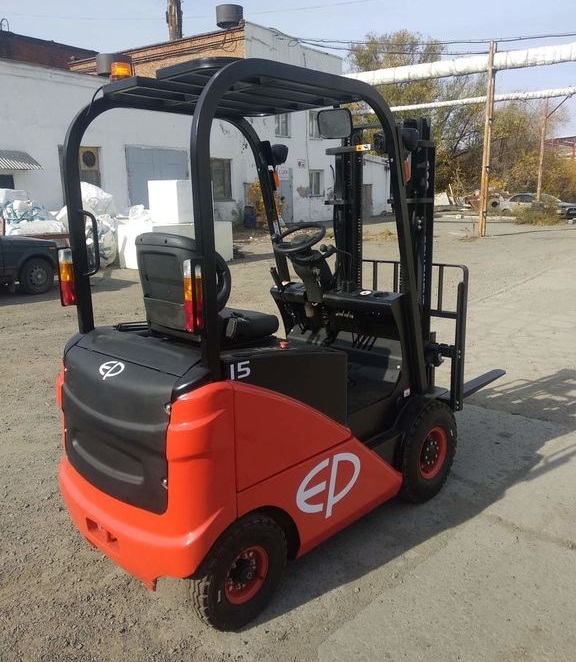

Электрический погрузчик EP CPD15FJ5, 1.5 т

Технические характеристики промышленного подъемного оборудования

Данный документ представляет собой подробный технический паспорт и эксплуатационные характеристики тяжелого промышленного подъемного оборудования (вилочного погрузчика), предназначенного для работы в специализированных складских и промышленных условиях.

Общие и основные характеристики

Данное оборудование спроектировано для выполнения работ повышенной нагрузки с номинальной грузоподъемностью 1.5 тонны.

Двигательная установка и производительность

Подробные сведения о силовой установке и ее рабочих параметрах:

• Назначение двигателя: Двигатель подъема и двигатель тяговой функции.
• Мощность двигателя:
  • Двигатель подъема: 7.5 кВт
  • Двигатель тяговой: 6 кВт
• Силовая установка:
  • Напряжение и емкость аккумулятора: 48 В / 385 Ач
  • Тип аккумуляторной батареи: свинцово-кислотный
• Рабочие характеристики:
  • Максимальная скорость движения (с грузом/ без груза): 12 / 12.5 км/ч
  • Рабочий уклон (с грузом/ без груза): 10.5 / 14 %

Габариты и рабочие параметры

Данные параметры важны для планирования операций и интеграции оборудования в рабочую инфраструктуру:

• Внешние габариты (Длина/Высота/Ширина), мм: 3085 / 2170 / 1080 мм
• Радиус разворота: 2060 мм
• Дорожный просвет: 110 мм
• База колёсная: 1430 мм
• Центр тяжести: 500 мм
• Проходы и доступ:
  • Ширина прохода (1000х1200/ 800х1200), мм: 4185 / 4220 мм
  • Тип управления: Сидя
• Тормозные системы:
  • Рабочие тормоза: Гидравлика / механика
  • Ручной тормоз: Механика

Эксплуатационные характеристики и навесное оборудование

К деталям, касающимся работы и обслуживания техники:

Рабочие характеристики навесного оборудования (Вилы)

• Вид рабочего органа: Вилы
• Размер вил (ДхШхТ), мм: 920 х 100 х 40 мм
• Скорость работы вил:
  • Подъем (с грузом/ без груза): 250 / 450 мм/с
  • Опускание (с грузом/ без груза): 450 / 440 мм/с

Колесная база и шины

• Тип шин: Пневматические
• Колея (передняя/ задняя): 890/ 920 мм
• Подходящие шины:
  • Ведущие: 6.50-10-10PR
  • Грузовые: 5.00-8-10PR

Важные моменты при эксплуатации

При работе с данной техникой необходимо учитывать следующие критические аспекты:

1. Нагрузка на ось: При эксплуатации с грузом максимальная нагрузка на ось составляет 3720 кг (перед/зад). При работе без груза данная нагрузка составляет 1230 кг (перед/зад) и 1440 кг (зад).
2. Перемещение: Прежде чем начать работу, убедитесь, что все параметры (высота, длина, радиус поворота) соответствуют условиям вашей рабочей зоны.
3. Техническое обслуживание: Регулярно проводите осмотр и обслуживание свинцово-кислотной аккумуляторной системы в соответствии с регламентом.
