Конструкция и особенности LiFePO4 призматических элементов

Призматические элементы LiFePO4: Технология, конструкция и применение

Призматические литий-железофосфатные элементы (LiFePO4) завоевали популярность и среди производителей литий-ионных аккумуляторных систем, и среди конечных потребителей. Они являются ключевым компонентом для высокопроизводительных и безопасных аккумуляторных батарей, предназначенных для электрического транспорта, складской техники и систем автономного энергоснабжения (UPS).

Если вы интересуетесь, почему эти ячейки так популярны и как они устроены, эта информация поможет вам разобраться в технологии LiFePO4 в призматическом корпусе.

Что такое призматические элементы LiFePO4?

Призматические элементы LiFePO4 — это специализированные аккумуляторные ячейки, чья геометрия корпуса строго призматическая. Несмотря на эту внешнюю разницу, их химический состав остается тем же, что и у цилиндрических или пакетных (pouch) ячеек LiFePO4. Главное отличие заключается в их конструкции и компоновке.

Чтобы понять, как они работают, нужно рассмотреть их по двум уровням: внутреннему и внешнему.

Внутренняя структура ячейки

В основе работы призматической ячейки лежит замкнутый цикл, который состоит из четырех основных компонентов:

1. Положительный катод: Это литий-железофосфатный электрод, который служит активным материалом.
2. Отрицательный анод: Используется углеродный электрод.
3. Электролит: Специальное химическое вещество, которое обеспечивает ионную проводимость между электродами.
4. Сепаратор: Тонкий полимерный слой, который строго разделяет анод и катод. Этот слой пропускает только ионы лития, в то время как электроны должны двигаться по внешней цепи.

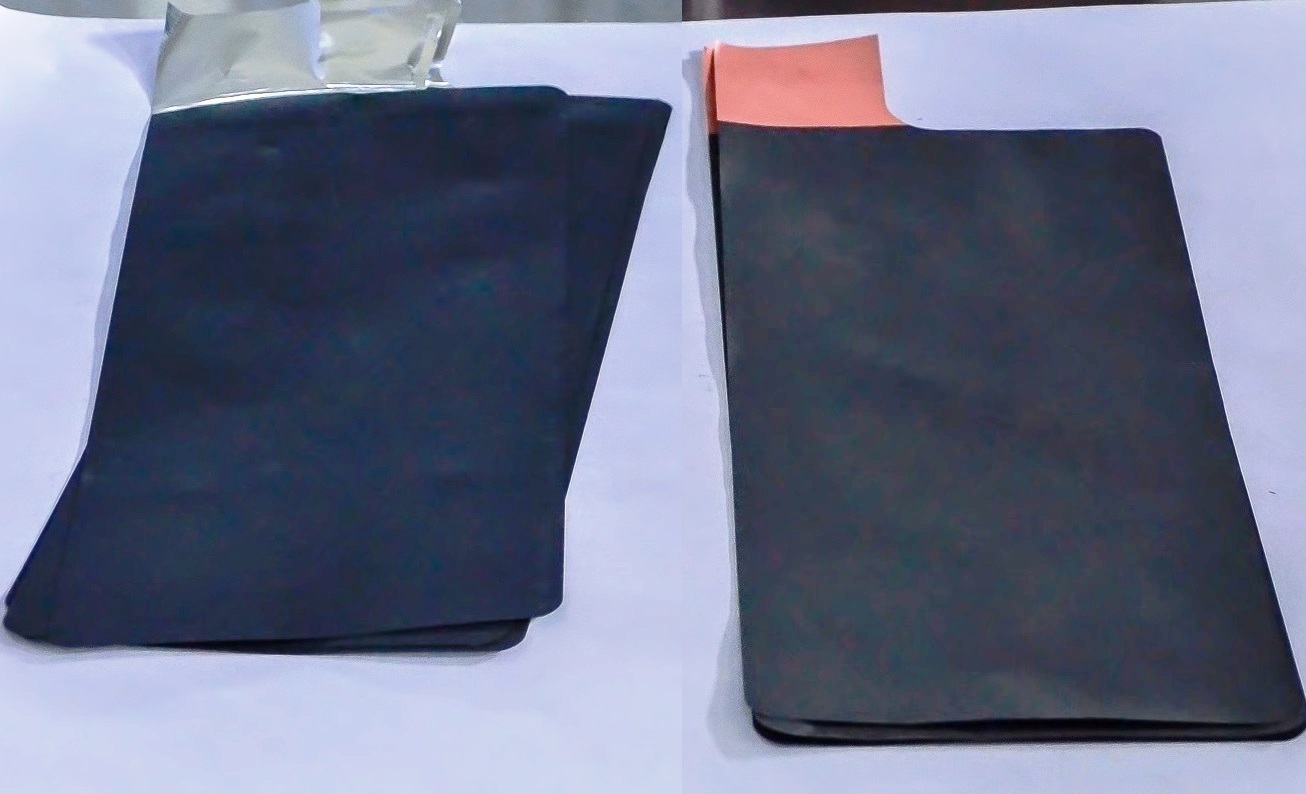

Для максимальной эффективности и надежности, положительный электрод часто наносится на алюминиевую фольгу, а отрицательный — на медную фольгу.

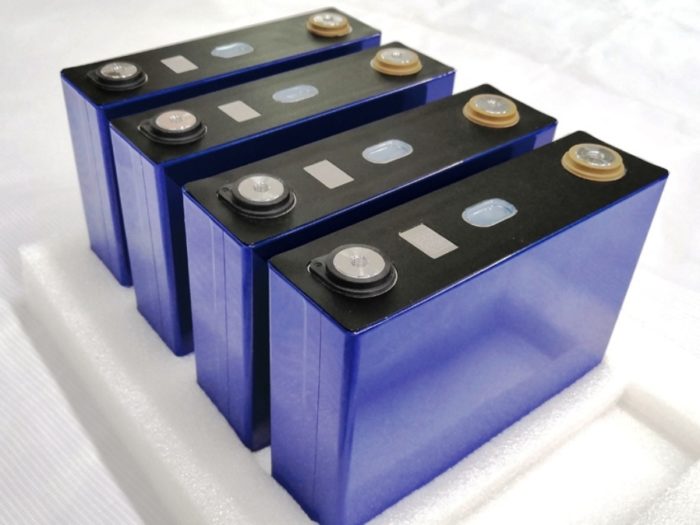

Внешняя конструкция и корпус

Внешняя структура призматических ячеек имеет свои особенности, которые можно разделить на следующие элементы:

• Корпус: Элемент заключен в прочную оболочку из алюминия или нержавеющей стали.
• Выводы: На внешней стороне ячейки расположены выводы для подключения положительного (+) и отрицательного (-) полярности.
• Интерфейсы подключения: Для удобства подключения некоторые производители оснащают ячейки винтовыми штырями (клеммами).
• Безопасность: Корпус призматической ячейки может включать предохранительный или взрывозащитный клапан, предназначенный для сброса избыточного давления при критическом повышении температуры или давления внутри блока.
• Изоляция: Ячейки часто упакованы в синюю или другую изоляционную пленку. Эта пленка является важным внешним слоем, который помогает предотвратить поражение электрическим током.
• Дополнительное размещение: Для самостоятельного объединения ячеек в готовую аккумуляторную батарею используются специальные соединительные пластины (Busbars), гайки и шайбы.

Преимущества призматических LiFePO4 элементов

Выбор призматических ячеек основан на их способности сочетать высокую производительность с надежной и безопасной структурой.

• Высокая и стабильная емкость: Эти ячейки могут достигать емкости до 300 Ач. Такая высокая емкость позволяет собирать высокомощные аккумуляторные батареи без чрезмерного количества параллельных соединений.
• Прочность и безопасность: Прочный корпус и взрывозащитная конструкция обеспечивают надежное хранение энергии и безопасность в ходе эксплуатации.
• Гибкость в сборке: Они идеально подходят для энтузиастов и профессионалов, которые собирают аккумуляторные блоки самостоятельно, так как они более интуитивны в работе по сравнению с некоторыми цилиндрическими аналогами.
• Универсальность по напряжению: Номинальное напряжение ячейки (3,2 В) позволяет легко интегрировать эти сборки для замены более старых свинцово-кислотных аккумуляторов (12 В, 24 В, 36 В, 48 В и т.д.).

Резюме

Призматические элементы LiFePO4 — это высокоэффективные, безопасные и продуманные с точки зрения сборки компоненты. Их конструкция позволяет создавать высокопроизводительные и долговечные аккумуляторные батареи, идеально подходящие как для промышленного и складского оборудования, так и для высококачественных бытовых систем хранения энергии.
