Зачем нужна информация о центре нагрузки электроштабелера

Центр нагрузки на электрическом штабелере: руководство по безопасной эксплуатации и выбору техники

Выбирая электрический штабелер для работы на складе, покупатели всегда оценивают его по показателям номинальной грузоподъемности и максимальной высоте подъема. Однако, для полноценного и безопасного использования, важно понимать, что вес обрабатываемого груза всегда имеет невидимую, но критически важную характеристику — центр тяжести.

Эта информация часто недооценивается. Прежде чем принимать решение о покупке или при эксплуатации, необходимо детально ознакомиться с понятием «центр нагрузки» (CL или С1).

Что такое центр нагрузки и почему это важно?

Центр нагрузки — это не просто технический термин, это основа стабильности подъемной техники.

Центр нагрузки — это точка под конкретной функцией (например, под вилами штабелера), которая определяет, как именно вес равномерно распределенного груза влияет на равновесие всей системы.

Для штабелеров с переменной нагрузкой: Вы должны знать, где находится центр тяжести вашего конкретного груза.
Для штабелеров с фиксированными характеристиками (тело машины): Вам нужно знать, как от этого центра тяжести в системе отталкивается нагрузка.

Применительно к электрическим штабелерам:

Классический электроштабелер — это компактный вилочный погрузчик, который часто не имеет массивного гидравлического или механического противовеса. В таких моделях равновесие при подъеме тяжелых грузов обеспечивается за счет длинных опор, расположенных в конструкции под грузовыми вилами.

Если центр тяжести груза смещается от этой базовой опорной точки (то есть, от спинки вил), устойчивость штабелера мгновенно снижается. Это неизбежно приводит к снижению фактической грузоподъемности и увеличивает риск опрокидывания.

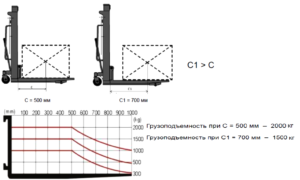

Практический пример: Как показано на рисунке, если вы увеличиваете расстояние от центра тяжести груза (C1) от спинки вил более чем на 200 мм, фактический вес палеты должен быть скорректирован. В противном случае, при номинальной нагрузке в 2000 кг, штабелер может начать работать в режиме потенциального опрокидывания, даже если номинальная грузоподъемность выше.

(Здесь вставляется изображение: /image/data/Stati/4/centr-nagruzki-300x180.png)

Как производители учитывают центр нагрузки?

Электрические штабелеры выпускаются с разными конфигурациями, которые отражаются в номинальном центре нагрузки:

Стандартные варианты: Часто встречаются рабочие диапазоны С = 400 мм, 500 мм, 600 мм.
Выбор модели: При подборе техники для конкретного склада или производства вы должны обязательно учитывать тип и габариты груза, который будет поднимать и перемещать данная машина.

Стандартные габариты и подбор С: Во многих популярных в России и Европе складах используются поддоны размером 1200×800 мм. При работе с поддонами стандартного размера, которые соответствуют половины длины поддона, оптимальным является использование штабелеров с центром нагрузки (С) 600 мм.

Когда стандарт не подходит: нештатные и нестандартные грузы

Многие предприятия сталкиваются с необходимостью перемещать грузы, которые не упакованы в стандартные поддоны. К ним относятся:

Грузы нестандартного размера.
Контейнеты, бочки, рулоны, катушки.
Подъемные узлы машин или другие массивные предметы неправильной формы.

В таких случаях стандартные штабелеры могут не справиться с задачей или, наоборот, их потребуется специальная конфигурация.

Решение — в подборе оснастки: Если вы используете штабелеры для работы с нестандартными грузами, вам необходимо подобрать либо вилы, либо грузовую платформу, либо специальный захватный механизм.

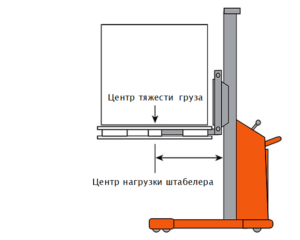

Ключевой момент при работе с нестандартным оборудованием: В этом случае становится критически важным не просто знать центр тяжести груза, но и учесть его не только при подборе машины, но и при прогнозировании ее стабильности во время подъемных и перемещающих операций.

(Здесь вставляется изображение: /image/data/Stati/4/centr-nagruzki-elektroshtabelera-300x240.png)

Резюме для покупателей и операторов

Чтобы избежать инцидентов и обеспечить безопасность при использовании электрических штабелеров:

Для стандартных грузов: Убедитесь, что выбранный штабелер соответствует габаритам ваших поддонов, и что его номинальный центр нагрузки (С) оптимален для данной тары.
Для нестандартных и массивных грузов: Проведите тщательный анализ геометрии и веса груза. Только понимание их фактического центра тяжести позволит подобрать правильное техническое решение — будь то специализированные вилы или захватный механизм.
При выборе техники: Убедитесь, что фактическая грузоподъемность не превышает допустимый предел, который снижается при отклонении от идеального центра распределения веса.
