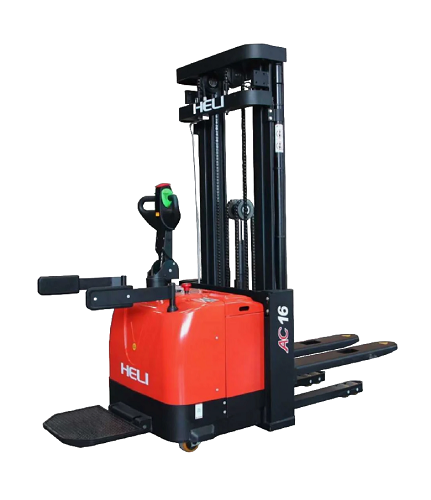

Самоходный электроштабелер HELI CDD16-950Li ZSM470

Технические характеристики погрузчика модели CDD16-950Li ZSM470

Данный раздел содержит полный технический паспорт и эксплуатационные характеристики для модели погрузчика CDD16-950Li ZSM470. Информация актуальна и предназначена для целей технической оценки, покупки, сервисного обслуживания и планирования эксплуатации.

Основные технические данные и производительность

Эта секция описывает рабочие параметры погрузчика, включая грузоподъемность и производительность подъемных систем.

• Модель: CDD16-950Li ZSM470
• Грузоподъемность: 1600 кг (базовая нагрузка)
• Общий вес: 1508 кг
• Центр тяжести (для расчета нагрузки): 600 мм
• Центр тяжести (операционный): 600 мм
• Максимальная рабочая высота подъема (стандартная): 4700 мм

Производительность и скорость:

• Скорость перемещения с грузом/без груза: 5.0 км/ч (для основного перемещения)
• Скорость подъема (с грузом/без груза): 130 мм/с / 230 мм/с (в зависимости от текущего режима и нагрузки)
• Типы ускорений/торможения:
  • Три скорости опускания вил (обеспечение контролируемого снижения нагрузки).
  • Тормозная система: Электромагнитный и Рекуперативный.

Габариты и рабочие размеры

Данные параметры описывают физические габариты погрузчика в рабочем и нерабочем состояниях.

Размеры в нерабочем и рабочем состоянии:

• Высота в рабочем положении (по наиболее высокой точке): 4700 мм (стандартная рабочая высота)
• Высота мачты в сложенном состоянии: 2135 мм
• Свободный ход каретки: 1670 мм
• Минимальная высота вил: 85 мм
• Размер вил (Длина × Ширина × Толщина): 1150 × 185 × 55 мм
• Общая длина (без рабочей площадки / с рабочей площадкой): 2105 мм / 2525 мм
• Общая ширина (без вил): 957 мм
• Общая ширина вил: 550 мм
• Клиренс: 30 мм

Рабочее пространство:

• Минимальный рабочий коридор с паллетой (1200×800):
  • Без рабочей площадки: 2230 мм
  • С рабочей площадкой: 2625 мм

Силовая установка и электрооборудование

Эта секция посвящена деталям энергоснабжения и движущей силы погрузчика.

• Двигатель (перемещения / подъема):
  • Мощность: AC 1.5 кВт (перемещения) / DC 3.0 кВт (подъема)
  • Тип двигателя: Подробности по типу в зависимости от источника питания указаны в блоке контроллера.
• Аккумуляторная система:
  • Тип АКБ: Литий-ионная
  • Напряжение и емкость: 24 В / 200 Ач
  • Боковая выгрузка АКБ: Доступна и реализована.
• Контроль и управление:
  • Тип контроллера: ZAPI AC (Италия)
  • Электроусилитель руля: Присутствует.

Сводная таблица эксплуатационных характеристик

Для быстрого сравнения и оценки соответствия данная таблица суммирует ключевые параметры модели CDD16-950Li ZSM470.
