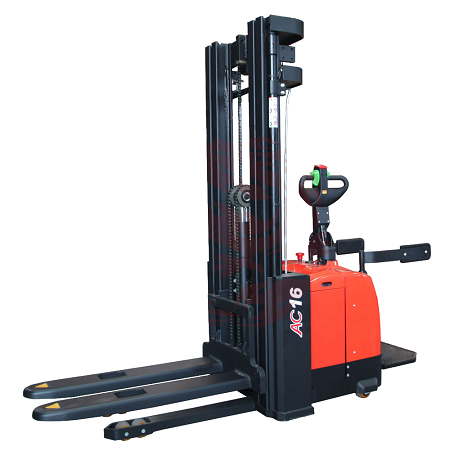

Самоходный электроштабелер HELI CDD16-350 ZSM620

HELI CDD16-350 ZSM620: Полная техническая характеристика и спецификация

Данный документ представляет собой исчерпывающее описание технико-эксплуатационных характеристик подъемного складского оборудования марки HELI, модель CDD16-350 ZSM620. Информация предназначена для операторов, технического персонала и лиц, принимающих решения о приобретении или обслуживании агрегата.

Общие технические характеристики и производительность

Конструктивные параметры и рабочие показатели HELI CDD16-350 разработаны для высокоэффективной работы в складских и производственных условиях.

Основные рабочие параметры:

• Грузоподъемность: 1600 кг (1,6 т).
• Максимальная высота подъема (Стандартная): 6200 мм.
• Центр тяжести: 600 мм.
• Клиренс (дорожный просвет): 30 мм.
• Общий вес: 1710 кг.

Динамические и рабочие показатели:

• Скорость перемещения (с грузом/без груза): 5.0 км/ч для обеих конфигураций.
• Скорость подъема (с грузом/без груза): 130 мм/с / 230 мм/с.
• Тормозная система: Электромагнитный / Рекуперативный тормоз.
• Электроусилитель руля: Доступен.
• Боковая выгрузка АКБ: Обеспечена.
• Регулировка опускания вил: Три скорости.

Размеры и габариты в рабочем состоянии

Размеры HELI CDD16-350 включают как основные рабочие параметры, так и габариты в сложенном состоянии для удобного хранения и транспортировки.

Внешние габариты:

• Стандартная высота подъема: 6200 мм.
• Высота мачты в сложенном состоянии: 2820 мм.
• Общая длина (без площадки / с площадкой): 2050 мм / 2470 мм.
• Общая ширина: 937 мм.
• Общая ширина вил: 550 мм.
• Свободный ход каретки: 2434 мм.
• Минимальная высота вил: 85 мм.
• Размер вил (длина, ширина, толщина): 1150 мм / 185 мм / 55 мм.
• Длина рабочего коридора (с паллетой 1200×800, без площадки / с площадкой): 2350 мм / 2750 мм.

Силовая установка и источники питания

Для обеспечения работоспособности агрегата HELI CDD16-350 используются специализированные силовой агрегаты и компоненты.

Параметры силовой установки:

• Двигатель (перемещения/подъема): AC 1.5 кВт / DC 3.0 кВт.
• Аккумуляторная батарея (АКБ): 24 В / 280 Ач.
• Тип контроллера: CURTIS AC.

Дополнительная техническая информация

Для оперативного получения детальной информации о конкретной модели, включая рабочие схемы, электрические цепи или другие технические подробности, всегда доступны актуальные руководства.
